1. Откройте верхнюю крышку реле, как показано на видео.
2. Запустите насос гидравлического контура холодильной машины.
3. Прикройте задвижку на трубе выхода жидкости из насоса, тем самым уменьшив расход теплоносителя через испаритель. Степень закрытия задвижки определяется индивидуально для каждой системы, но не менее чем на половину от возможного.
4. Определите разницу давлений на водяном испарителе холодильной машины. При перепаде давления примерно 40% от наминала, замыкающий контакт реле должен разомкнуться. Если этого не произошло, то проведите подстройку натяжки пружины регулировочным винтом, показано на видео.
При открытом вентиле на выходе из насоса, перепад давления на входе и выходе водяного испарителя составляет 50 кПа. При закрытом вентиле на выходе насоса примерно до середины, перепад давления на входе и выходе испарителя опустился до 20 кПа. При таком перепаде реле потока должно разомкнуться. Если этого не произошло, то необходимо провести подстройку натяжной пружины.
Для подключения сигнального кабеля от контроллера управления необходимо открутить два винта крепления управляющей части реле (синего цвета) и провести подсоединение кабеля на красный и синий контакты реле, как показано на видео.
Внимание! При подключении управляющего кабеля следует обязательно обесточить оборудование.
Для замены элементов питания реле, необходимо снять верхнюю крышку реле, открутив четыре винта, как показано на видео. При замене элементов питания соблюдайте полярность.
Внимание! При замене элементов питания следует обязательно обесточить оборудование.
Для определения статуса контакта необходимо зажать диагностическую кнопку со световым индикатором. После нажатия кнопки происходит однократный кратковременный проблеск светового индикатора зелёным цветом, что сигнализирует о начале процесса диагностики.

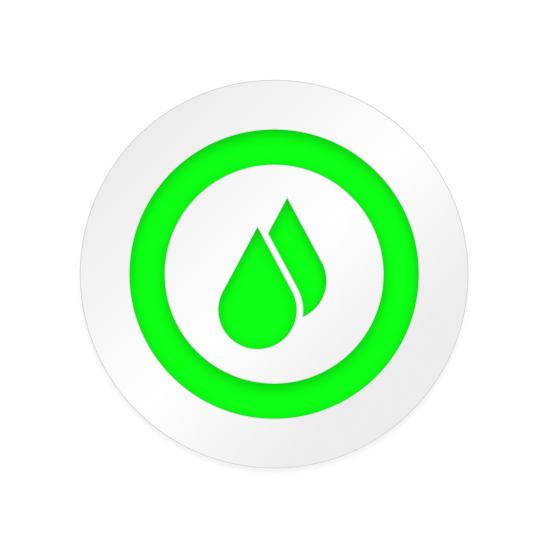

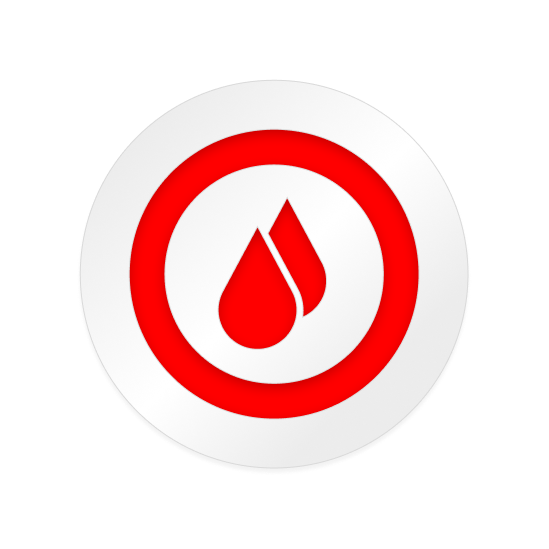

После индикатор принимает один из двух цветов: красный — контакт разомкнут, зеленый — контакт замкнут. Диагностика происходит примерно в течении 15 секунд.
При нажатии кнопки свыше 15 секунд контроллер переходит в режим диагностики заряда элементов питания.

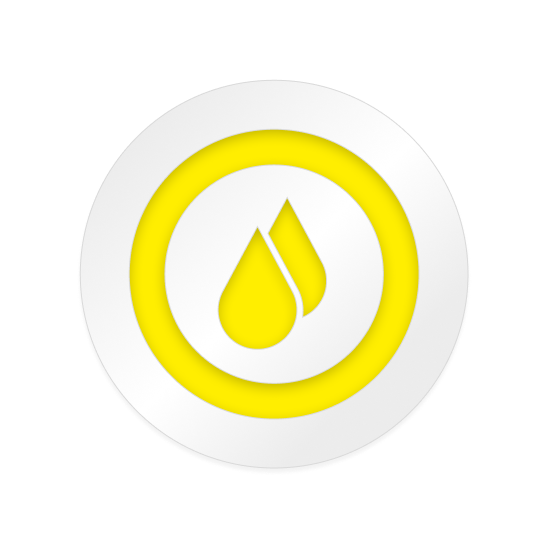

Индикация соответствует следующим параметрам батареи: горит зеленый — 100% заряда, зелёный мигает — 75% заряда, горит жёлтый — 50% заряда, мигает красный — 25% заряда, горит красный — элемент питания разряжен и требуется замена.
